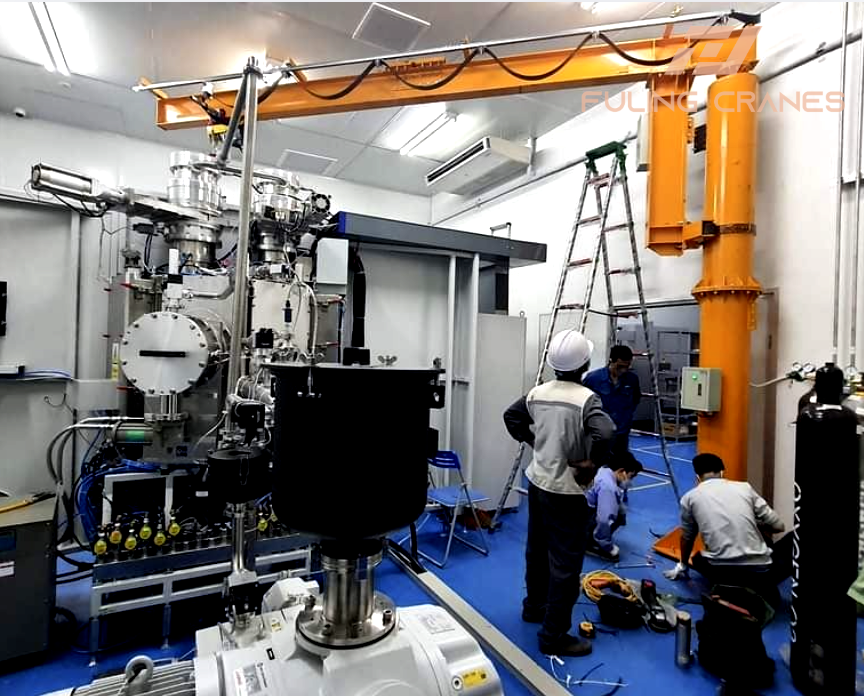

Cầu trục quay

Thế nào là cầu trục quay ?

– Cầu trục quay là dạng cầu trục đặc biệt được thiết kế gồm 1 trụ cố định đứng độc lập, gắn với 1 thanh cần quay xung quanh có palang xích hoặc palang cáp chạy bên dưới.

– Cơ cấu quay có thể quay bằng tay hoặc bằng động cơ điện. góc quay lớn nhất lên đến 360 độ

– Nó được ứng dụng rộng rãi trong các ngành công nghiệp, phục vụ nhu cầu nâng hạ vật liệu trong bán kính quay cố định.

– Cầu trục quay có tải trọng từ 500kg đến 10 tấn, tầm với đến 10 mét. Khách hàng có thể lựa chọn pa lăng cáp điện hoặc pa lăng xích điện, tùy vào yêu cầu sử dụng.

Thông số cơ bản của cầu trục quay

Tải trọng nâng	500 kg >>> 5 tấn
Chiều cao nâng	3 >>> 6 mét
Tầm với	3 >>> 10 mét
Chế độ làm việc	Nữ 1Am / 2m / 3m
Tiêu chuẩn chế tạo	TCVN, DIN, ISO
Tốc độ nâng (m/phút)	2,3 >>> 10m/phút.
Di chuyển pa lăng	20 m/phút.
Chế độ quay	Động cơ điện hoặc quay bằng tay
Thiết bị chính	Hàn quốc, Nhật bản, Châu Âu
Thời gian chế tạo	5~15 ngày.
Phạm vi lắp đặt	Toàn quốc
Bảo hành	24 tháng



Cấu tạo cầu trục quay

– Cầu trục quay có cấu tạo gồm 4 thành phần cơ bản là phần kết cấu thép của cẩu quay, cơ cấu quay cần, palang và hệ thống điện điều khiển. Cầu quay loại này có yêu cầu kết cấu móng vững chắc, gia cố bằng bê tông cốt thép chịu được tải trọng cao.

Kết cấu thép cầu trục quay

– Gồm có cột và dầm chạy palang. Cột có tiết diện ngang cột là hình tròn rỗng được chế tạo từ thép ống công nghiệp. Dầm chạy palang có tiết diện hình chữ I làm từ thép đúc I hoặc thép hàn tổ hợp.

Cơ cấu quay cần

– Thông thường với tải trọng nhỏ như trên sử dụng dạng quay tay, tùy vào yêu cầu tầm với của cầu trục quay 1 tấn mà lựa chọn sử dụng dạng có bánh tỳ hay không.

– Có 2 dạng cơ cầu quay cần chính là : cơ cầu quay cần trục xoay trùng với trục cột hoặc dạng trục quay không trùng mà nằm song song.

Palang

– Đây là thiết bị chính treo dưới dầm đỡ (JIB). Tùy theo nhu cầu có thể trang bị palang xích kéo tay, palang xích điện, tời điện mini sử dụng điện 1 pha hoặc 3 pha.

Hệ thống điện điều khiển cầu trục quay

– Bao gồm hệ điện ngang cấp điện cho palang, tủ điện điều khiển palang, tủ tổng chân cột, công tắc hành trình di chuyển.

– Hệ cấp điện ngang : Thông thường sử dụng hệ máng C- cáp dẹt cho tuổi thọ cao, an toàn và dây trượt êm.

– Tủ điện điều khiển Palang : Đây là trang bị sẵn có của palang tuy nhiên có thể tích hợp thêm biến tần nâng hạ, di chuyển giúp palang di chuyển êm thao tác lắp ráp dễ dàng hơn.

– Tủ điện chân cột : Trang bị attomat chống giật và đèn báo pha giúp ngăn chặn sự cố chập cháy điện.
Công tắc hành trình di chuyển : Giúp palang di chuyển đến cuối hành trình an toàn không bị va đập cơ khí vào Ụ chắn cuối.

Vận hành

Bước 1: Kiểm tra kỹ các thiết bị nguồn điện lắp trên cầu trục quay

– Kiểm tra cáp tải, móc nâng xem có dấu hiệu bất thường hay không. Kiểm tra hoạt động palang cầu trục bằng cách nhấn nút lên xuống di chuyển không tải xem có bất thường không.

– Nếu phát hiện các vết rạn nứt chỗ kết cấu quan trọng, biến dạng kim loại, phanh của cơ cấu bất kỳ có dấu hiệu hỏng, móc, ròng rọc bị ăn mòn hoặc nứt phải ngưng hoạt động.

– Nguồn điện không ổn định gây tổn hại các thiết bị điện trong cầu trục như động cơ nâng hạ, linh kiện trong tủ điện và động cơ di chuyển.

Bước 2: Kiểm tra tải trọng không được nâng quá tải trọng thiết kế

– Phải nhấc tải lên độ cao không lớn hơn 300mm, giữ tải rà phanh, kiểm tra độ bền của kết cấu kim khí, ổn định của cầu trục nếu không đảm bảo an toàn phải hạ tải xử lý.

– Cầu trục quay có thiết bị hạn chế tải trọng (báo quá tải) đảm bảo khống chế tải trọng nâng trong giới hạn cho phép.

– Khi cầu trục quá tải thiết bị sẽ tự ngắt nguồn cấp điện khiến cầu trục không hoạt động. Muốn hoạt động trở lại phải thao tác bằng tay trên tủ điện cầu trục để kích hoạt đóng mở attomat nguồn.

– Thực hiện đầy đủ quy trình khi vận hành cầu trục đảm bảo an toàn cho người và hàng hóa

Bước 3: Chỉ nâng tải theo phương thẳng đứng

– Phải nâng theo phương thẳng đứng, nếu nâng xiên, chéo góc có thể gây hư hại cho thiết bị và nguy hiểm cho người đứng gần vật nâng.

– Trong quá trình vận hành phải quan sát dây cáp chuyển động qua ròng rọc để điều khiển cầu trục sao cho không bị xoắn hoặc chồng chéo lên nhau.

– Không đứng dưới móc cẩu, tải trọng hoặc đứng trên vật nâng khi vận hành cầu trục. Cầu trục có thể bị trượt do sự cố về phanh, đứt cáp tải hoặc dây chằng buộc gây dẫn đến tai nạn lao động.

– Chỉ được tiếp cận tải nâng khi đã hạ thấp hơn đầu người

– Khi hạ tải cần dừng trước mặt sàn từ 300 – 400mm rồi mới tiếp tục hạ tải xuống. Tương tự khi nâng tải lên cũng nhấc lên cách mặt đặt từ 200 – 300mm, kiểm tra thấy ổn định rồi mới tiếp tục nâng lên cao hơn.

– Chỉ được di chuyển thiết bị khi pa lăng, tời điện kéo đã sử dụng vào vị trí cần thiết trên cầu trục.

– Cấm dùng các bộ phận ngưng tự động để dừng máy thay cho công tắc điều khiển. Không cho người bảo dưỡng sửa chữa khi đang hoạt động

– Sau khi vận hành cầu trục, cần tắt nguồn điện và để thiết bị điều khiển vào nơi an toàn, khô ráo.

Hệ thống an toàn cầu trục quay

– Hệ thống hạn vị hành trình nâng hạ khi cẩu hàng

– Hệ thống hạn vị hành trình di chuyển ngang cầu trục

– Hệ thống hạn vị hành trình di chuyển dọc cầu trục

– Hệ thống Biến tần nâng hạ, di chuyển ngang và di chuyển dọc cầu trục làm cho chất lượng dòng điện ổn định, khắc phục hiện tượng sụt áp trên lưới điện

– Làm cho quá trình khởi động và dừng tải êm, giảm tiếng ồn, tăng tuổi thọ cho motor và dầm cầu trục. Lợi ích của việc sử dụng biến tần là tiết kiệm năng lượng điện và giảm chi phí bảo hành bảo dưỡng.

– Hệ thống đèn cảnh báo khi cầu trục đang làm việc.
