Cổng trục được tổ hợp và lắp dựng như thế nào ?

Quy trình chế tạo, lắp đặt cổng trục

1, Cổng trục là gì ?
2, Cấu tạo cổng trục như thế nào ?
3, Thông số kỹ thuật cổng trục ?
4, Lắp đặt cổng trục ở đâu uy tín – chất lượng – giá rẻ ?

  • Đó thường là những câu hỏi phổ biến của các nhà thầu xây dựng và các chủ đầu tư đang có nhu cầu lắp đặt hệ thống cổng trục cho nhà xưởng, nhà máy của mình.
  • Bài viết dưới đây, công ty cầu trục Biggercranes sẽ gửi đến quý vị quy trình thiết kế, chế tạo, tổ hợp và lắp đặt cổng trục như sau:

Quy trình tổ hợp và lắp đặt cổng trục

Lấy dấu và căn chỉnh dầm ngang đỡ dầm chính (Dầm I)

  • Đặt hai dầm ngang lên ghế công tác
  • Lấy dấu đường tâm dầm ngang, và các vị trí hàn các tấm tăng cứng để hàn hoàn thiện các tấm tăng cứng cho dầm ngang (kể cả tấm bịt đầu dầm)
  • Lấy dấu trên dầm ngang và hàn đính các tấm bản ghép (8 tấm nối với chân và 4 tấm nối với dầm chính) (Hình 1-1)

Lấy dấu dầm ngang cổng trục

  • Căn chỉnh các kích thước
  • Dùng hai thanh thép chữ L kẹp hai đầu dầm bằng các mối hàn đính.(Hình 1-2)

Thép L kẹp 2 đầu

  • Căn chỉnh hai dầm (Hình 1-3):

Cbă chỉnh 2 dầm

AB  = CD = b ±1 mm

AD =  BC

  • Kiểm tra độ phẳng ngang của hai dầm của dai dầm bẳng thước cân bằng hoặc ống nước cân bằng .
  • Kiểm tra độ song song của hai dầm bằng cách đo AB và CD sao cho:

AB = CD = a ± 1mm

  • Kiểm tra độ vuông góc của hai dầm bằng cách đo AD và BC sao cho AD = BC
  • Vì sau khi kiểm tra độ phẳng ngang sẽ bị thay đổi nên kiểm tra độ phẳng ngang lại một lần nữa.

Các kích thước a và b theo yêu cầu của bản vẽ.

  • Gia cường hai dầm (Hình 1-4):

Gia cường 2 dầm

  • Để kết cấu không bị thay đổi khi lắp vào chân hay dầm chính ta hàn đính các thanh chữ L để gia cường hai dầm

Tổ hợp ống lớn

  • Cắt các ống vuông, nếu ống là ống tròn thì cắt ống theo phần (Phương pháp lấy dấu và cắt ống) theo các kích thước của bản vẽ.
  • Kiểm tra chiều dài ống :
  • Dung sai : ±3mm
  • Đặt hai ống lớn trên sàn công tác  (Hình 2-1)

Đặt ống trên sàn thao tác

  • Lấy dấu đường tâm và điểm giữa của hai ống , nếu là ống tròn thì lấy theo Phương pháp lấy dấu và cắt ống
  • Kiểm tra độ phẳng ngang của hai ống bằng ống nước cân bằng
  • Kiểm tra độ song song của đường nối đỉnh ống và đường nối chân cột; độ đối xứng của hai ống (Hình 2-2)

AD = BC  = e±3mm

AC = BD = f±3mm

Kiểm tra độ song song

  • Gia cường hai ống bằng các mối hàn đính (Hình 2-3)

Hàn gia cường 2 ống

  • Căn chỉnh lấy dấu dầm biên chân cổng và hàn đính các tấm đáy cột(4 tấm) (Hình 2-4)

Lấy dấu dầm biên

Lắp dầm biên vào chân cổng

  • Đặt chân cổng lớn lên ghế công tác
  • Kiểm tra độ phẳng của chân cổng lớn
  • Đưa dầm biên gá vào chân cổng (Hình 2-5)
  • Kiểm tra cân bằng kết cấu .
  • Hàn đính các tấm đáy cột với ống. Hàn lần lượt từng ống.
  • Kiểm tra cân bằng lại một lần nữa.
  • Hàn tổng thể.

Hàn tổng thể cổng trục

Tổ hợp ống nhỏ

  • Sau khi hàn toàn bộ xong dầm biên và ống lớn, tháo dầm biên ra khỏi hai ống lớn bằng cách mở các bu lông nối hai mặt bích.
  • Mang toàn bộ hai dầm ngang (đã căn chỉnh và gia cường ở mục 1) gá vào hai đầu đỉnh ống lớn. (hình4-1)

tổ hợp ống nhỏ

  • Kiểm tra độ vuông góc của dầm ngang I với ống lớn
  • Gia cường hai ống lớn với hai dầm ngang bằng hai thanh thép góc (Hình 4-2)

Gia cường 2 ống lớn

  • Đặt ống nhỏ vào vị trí lắp đặt (Hình 4-3)
  • Hàn điểm ống nhỏ với các tấm ghép đỉnh cột.

Hàn điểm ống nhỏ với tấm ghép đỉnh cột

  • Hàn hoàn thiện hai ống nhỏ với các tấm ghép đỉnh cột.
  • Hàn đính và hàn hoàn thiện các ống phụ.(Hình 4-4)

Hàn hoàn thiện ống phụ

Tổ hợp dầm chính

  • Lấy dấu và hàn đính các tấm ghép trên dầm biên đỡ dầm(dầm biên nhỏ)
  • Khoan lỗ bắt bu lông và lỗ kỹ thuật, nếu máy khoan có mũi khoan lớn thì có thể hàn đính hai tấm ghép lên dầm biên và khoan trực tiếp qua ba mặt cắt, nếu mũi khoan bé có thể khoan lần lượt nhưng phải đảm bảo đồng trục ba lỗ khi lắp các bản ghép vào dầm biên.

tổ hợp dầm biên

  • Tháo rời dầm ngang và chân cổng trong mục 4 (tháo bu lông)

Tháo dầm ngang và chân cổng

  • Đặt dầm chính lên trên ghế thao tác (Hình 5-3)

Đặt dầm chính lên ghế thao tác

  • Lấy dấu các vị trí lắp đặt trên dầm.
  • Kiểm tra độ phẳng của dầm
  • Mang dầm biên và cụm dầm ngang vào vị trí lắp đặt (Hình 5-4)

Mang dầm biên và cụm nằm ngang vào lắp đặt

  • Kiểm tra độ vuông góc của dầm biên với đường tâm dầm chính
  • Hàn đính dầm chính với tấm bản ghép  của dầm biên và hai tấm bản ghép của dầm ngang.
  • Kiểm tra độ song song của dầm ngang với dầm biên.
  • Hàn toàn bộ các bản ghép với dầm chính (Hình 5-5)
  • Kiểm tra độ phẳng một lần nữa.
  • Tháo các thanh dằng

Tháo các thanh giằng

Lắp dựng cổng trục

  • Trong các  tấm bản ghép ở đầu chân  cứng có khoan lỗ để lắp bản lề
  • Dùng cần trục tự hành để nâng cụm dầm chính dầm ngang dầm biên
  • Đỉnh chân cổng được bắt bản lề  với các bản ghép của dầm ngang. Khi nâng lên hai đỉnh chân cột xoay quanh khớp bản lề (Hình 6-1).
  • Khi nâng lên cao độ lắp đặt, bắt bu lông liên kết dầm và chân cổng qua ban ghép.
  • Lắp dầm biên vào chân cổng.
  • Sau khi lắp xong , kiểm tra độ vuông góc của dầm
Lắp đặt cổng trục
Hình 6-1



Lắp đặt cổng trục
Hình 6-2

Phương pháp lấy dấu và cắt ống tròn

  • Phương pháp lấy dấu trên ống:
  • Dùng thước cân bằng đặt trên ống , điều chỉnh cân bằng mức nước ta có điểm tiếp xúc là điểm phía trên ống.
  • Dùng ê ke đặt tại điểm A và lấy bán kính ống ta tìm được điểm B. (Hình 7-1)

Lấy dấu trên ống

  • Phương pháp cắt ống: Phương pháp này có thể làm bằng vẽ thủ công hoặc vẽ trên máy tính sau đó in ra giấy theo đúng tỉ lệ,  sau đó cắt tấm trãi ra rồi dán lên đoạn ống cần cắt.
phương pháp cắt ống
Hình 7-2 Mặt cắt ống đi qua đường tâm ống

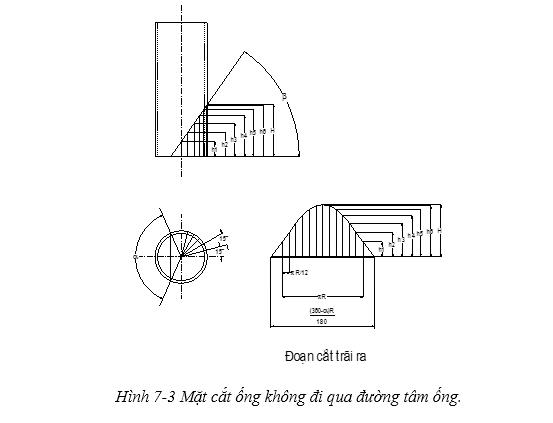

Cặt mặt ống không đi qua tâm ống

Cắtt mặt ống không đi qua đường tâm ống

Hình ảnh 1 số cổng trục được chế tạo và lắp đặt của Biggercranes

cổng trục dầm đơn 10 tấn
Cổng trục dầm đơn 10 tấn lắp đặt tại thái nguyên
Cổng trục 15 tấn công xôn
Cổng trục 15 tấn công xôn lắp đặt tại Hòa Bình
cổng trục dầm đơn 7.5 tấn
Cổng trục dầm đơn 7.5 tấn lắp đặt tại sơn la
cổng trục dầm đôi 100 tấn lắp đặt tại Hà Nam
Cổng trục dầm đôi 100 tấn lắp đặt tại Hà Nam
Cổng trục dầm đôi 15 tấn
Cổng trục dầm đôi 15 tấn lắp đặt tại Hải Dương
Cổng trục container
Cổng trục container 35 tấn lắp đặt tại Bắc Ninh
